Teledyne SP Devices 14位數字轉換器ADQ114-800 MSPS

發布時間：2021-01-18 16:57:17     瀏覽：1147

Teledyne SP Devices ADQ114是全球領先的14位轉換器。ADQ114采用Teledyne SP Devices的ADC交織技術實現的獨特800 MSps捕獲速率，能夠滿足射頻/中頻采樣、高分辨率超聲成像和高速數據記錄等要求。

在默認配置中，ADQ114有一個AC耦合AFE，其截止頻率較低，為10 Hz，但也有幾種選擇，例如使用放大器的DCAFE或與低頻AC耦合的AFE。

數字轉換器通過高速USB2.0電纜或可選的Compact PCI Express/PXI Express接口連接到主機。所有接口類型都允許以高傳輸速率傳輸數據流。

特征

軟件開發工具包(SDK)

ADQ114附帶了一個易于使用的API，它可以很容易地集成到任何應用程序中。用于應用程序開發的軟件工具包括C/C、MATLAB和Windows XP/Vista DLL。SDK還包括SPDS的數據捕獲工具ADC apture Lab。

FPGA和ADQ開發工具包

ADQ114使用兩個XilinxVirtex5FPGA。第一個FPGAXC5VSX50T-1運行SP設備的交錯算法。第二個FPGAXC5VLX30T-1處理數據管理，如DRAM、主機通信、觸發器和控件。FPGA通過ADQ開發套件向用戶開放，用于自定義信號處理。該套件包含您開始使用FPGA開發所需的一切，以及示例和文檔。FPGA升級可用于要求實時的信號處理任務。

采集功能

標準觸發器選項有外部觸發器、內部觸發器、軟件觸發器和級別觸發器。對于PXIe單元，也能夠運用背板觸發器。多記錄模式可以與任何觸發器的功能結合使用。每個記錄都標記一個標題，其中包含時間戳、記錄計數器、觸發器計數器和記錄類型。提高的觸發精度將使觸發時間達到子樣本級別。

ADQ設計服務

Teledyne SP Devices提供了定制ADQ系列數字轉換板的可能性。定制可以包括硬件、軟件和FPGA固件更改。

深圳市立維創展科技有限公司，優勢渠道提供Teledyne SP Devices產品訂貨，歡迎咨詢了解。

詳情了解Teledyne SP Devices請點擊：/brand/69.html

或聯系我們的銷售工程師：0755-83642657   QQ: 2295048674

 Teledyne SP devices.png


ADQ114-800 MSPS，14位數字轉換器

產品信息

采樣率

140-800 MSPS

解析度

14位

輸入信號范圍

0.25或2.2 V pp 1）

輸入通道

1個

輸入帶寬

直流-720 MHz 2）

記憶體大小

128毫克樣品

觸發

軟件/擴展/級別

內部時鐘

軟件可選采樣率

外部時鐘

0.25-2 V峰峰值

介面

USB 2.0和PXIe

外型尺寸

100 x 160毫米

外殼尺寸

103 x 163毫米



推薦資訊

  • MTI Instruments電容傳感器Accumeasure HD
    MTI Instruments電容傳感器Accumeasure HD 2021-03-05 17:07:35

    MTI Instruments?的電容傳感器D200HD通過靠近探頭的外部前置放大器實現高分辨率，從而消除了引起噪聲的寄生電容效應。通過以太網或USB提供數字通信。探頭的帶寬和范圍是數字可編程的。使用10微米探針可獲得低至20μm的分辨率。

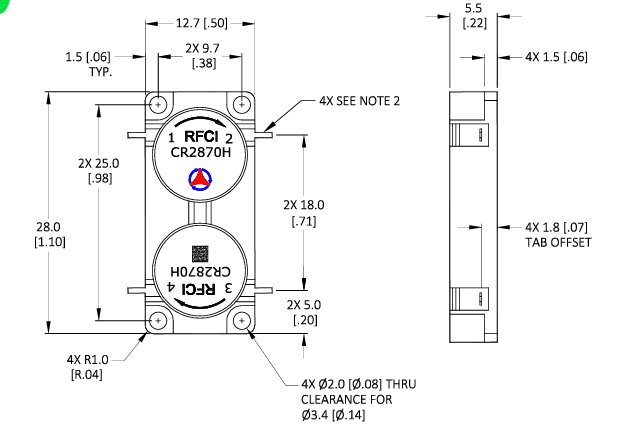

  • CR2870H同軸2路循環器RFCI
