ADI晶圓AD7466
發布時間:2022-06-13 17:01:44 瀏覽:1024

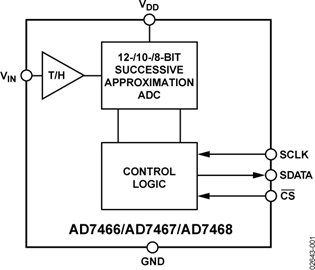

ADI晶圓AD7466/AD7467/AD7468分別是12/10/8位高速、功耗低逐次逼近型模數轉換器(ADC),運作電壓為1.6V至3.6V單電源,具備功耗低性能,最高呑吐量可達200kSPS。AD7466內嵌一個低噪音、寬帶寬采樣保持放大器,可解決3MHz以上的輸入頻率。
ADI晶圓AD7466轉換階段和數據采集階段根據CS和串行時鐘成功操控,因此為元件與微控制器或DSP端口創建了條件。輸入信號在CS的下降沿成功采樣,而轉換同時在此處運行。該元件不會存在流水線延遲。
ADI晶圓AD7466基準電壓從VDD獲取,因此為ADC帶來了較寬的動態輸入范圍,因此,其模擬輸入范圍為0至VDD。轉換速率依賴于SCLK。
產品聚焦
額定電源電壓:1.6V至3.6V
12、10和8位ADC,帶來SOT-23和MSOP兩種封裝形式
高呑吐量、功耗低,常規工作模式下的最大能耗為0.9mW(100kSPS,3V時)
靈活的能耗/串行時鐘速度監管。轉換速率依賴于串行時鐘,根據提高串行時鐘速率可減少轉換時長??稍谵D換成功后自動進入低電量模式,因此降低了低電量模式下的平均能耗,元件的最大能耗為0.1μA,低電量模式下通常為8nA
基準電壓從電源獲取
無流水線延遲
該元件具備一個標準逐次逼近型ADC,可根據CS輸入對轉換成功精確操控
應用
·電源供電設備
·醫療儀器
·遠程控制數據采集
·隔離數據采集
ADI公司擁有全球最佳的模擬芯片技術,同時擁有品類豐富的芯片設計專利,其晶圓產品常被用于高可靠性產品封裝。深圳市立維創展科技有限公司,優勢渠道提供ADI晶圓產品Waffle,專業此道,歡迎合作。
詳情了解ADI晶圓請點擊:/brand/68.html
推薦資訊

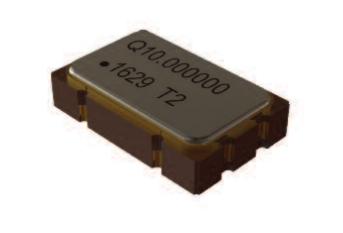

Q-TECH?的表面貼裝技術QCC325振蕩器通過一個IC5Vdc、3.3Vdc、2.5Vdc、1.8Vdc時鐘功率傳感器與一個內置在電鍍金接觸墊的超薄型陶瓷封裝里的微型帶狀AT石英諧振器組合而成。

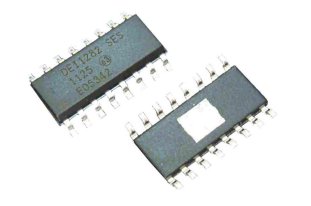

DEI1282和DEI1284是8通道分立數字接口IC,用于航空電子系統,能感應并轉換八種離散信號為串行邏輯數據。支持TTL/CMOS輸入和三態輸出,電源電壓分別為3.3V和12V至16.5V,封裝為16LSOIC EP。DEI1282和DEI1284具備內置測試功能,DEI1282可承受600V應力,DEI1284結合外部電阻和TVS器件提供更高保護。支持高達8.6MHz數據速率,適用于高可靠性和隔離性要求的環境。
