隔離式與非隔離式電源轉換器的選擇與應用

發布時間：2024-06-07 09:39:05     瀏覽：636

　　在電子設備的設計與應用中，電源轉換器扮演著至關重要的角色。它們負責將輸入的電能轉換為設備所需的電壓和電流。電源轉換器主要分為兩大類：隔離式和非隔離式。本文將探討這兩種電源轉換器的區別、優勢以及如何根據應用需求進行選擇。

　　隔離式與非隔離式電源的區別

　　隔離式電源轉換器通過電氣和物理方法將電路分隔為兩個部分，從而實現輸入與輸出之間的隔離。這種隔離通常通過變壓器來實現，確保輸入和輸出之間沒有直接的電流流動。相比之下，非隔離式電源轉換器只有一個電路，電流可以在輸入和輸出之間直接流動。

　　隔離式與非隔離式電源的區別

　　隔離基礎知識

　　隔離是指電路的一部分和另一部分之間的物理和電氣分離。在隔離式轉換器中，輸入和輸出各自有獨立的接地，沒有直接的電流路徑。而非隔離式轉換器中，輸入和輸出共用接地，電流可以在它們之間自由流動。

　　隔離式轉換器的工作原理

　　隔離式轉換器雖然不允許電流在輸入和輸出之間流動，但仍需將功率和信息從一側傳輸到另一側。這通常通過變壓器或耦合電感器的電磁場傳輸電力，而信號則可能通過信號變壓器或光學隔離器進行傳輸。

隔離式與非隔離式電源轉換器的選擇與應用

　　隔離的優勢

　　隔離式電源轉換器在多種情況下具有優勢，包括：

　　安全合規：對于可能涉及危險高壓的應用，隔離式電源轉換器可以將輸出與輸入端的危險電壓隔離，確保安全。

　　接地環路斷路：隔離電源的輸入和輸出不共用接地，可以斷開接地環路，減少噪聲敏感型電路中的干擾。

　　浮動輸出和電平轉換：隔離轉換器的浮動輸出特性可以用于電平轉換，允許輸出電壓相對于電路中的其他節點進行調整。

　　如何選擇?

　　選擇隔離式還是非隔離式電源轉換器取決于具體的應用需求。如果應用中存在高壓風險或需要斷開接地環路，隔離式電源轉換器可能是更好的選擇。而對于簡單的電壓轉換需求，非隔離式電源轉換器可能更為經濟高效。

　　總之，隔離式與非隔離式電源轉換器各有其獨特的優勢和應用場景。了解它們的工作原理和特點，可以幫助工程師在設計電子設備時做出明智的選擇，確保電源系統的安全、穩定和高效運行。

品牌推薦：CUI

推薦資訊

  • Ampleon宏驅動器和末級射頻功率解決方案C4H10P600A
    Ampleon宏驅動器和末級射頻功率解決方案C4H10P600A 2023-12-08 08:59:04

    　　Ampleon?宏驅動器是一家專注于射頻功率和電力解決方案的全球領先供應商。提供的末級射頻功率解決方案廣泛應用于工業、醫療、通信、航空航天等領域。Ampleon的宏驅動器產品線包括多種帶有高能效的射頻功率放大器和集成電路，用于提供高功率、高效率的射頻功率輸出。這些解決方案可用于各類射頻應用，例如基站設備、廣播發射機、雷達系統和醫療超聲等。公司致力于開發創新的技術，使其產品在性能、可靠性和效率方面達到行業領先水平。

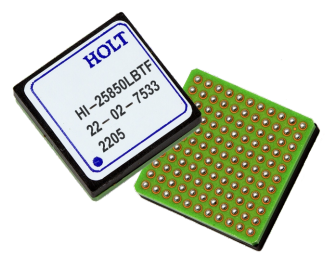

  • HOLT HI-25850 MIL-STD-1553/1760 3.3V雙收發器
