HXI HST62法蘭波導18-220GHz

發布時間：2024-11-06 09:33:49     瀏覽：399

　　HST系列法蘭波導是HXI公司推出的高性能波導產品，專為18至220 GHz的高頻應用設計。這些波導以其精確的法蘭連接和極低的電壓駐波比(VSWR)而聞名，確保了在高頻信號傳輸中的高性能和可靠性。

HXI HST62法蘭波導18-220GHz

　　產品特點：

　　高精度法蘭連接：HST系列波導的法蘭連接設計精確，確保了子系統組件間的信號損失和匹配誤差極小。這對于要求精密匹配的高頻系統至關重要，可以顯著減少信號損耗和提高系統的整體性能。

　　廣泛的頻率范圍：HST系列波導覆蓋了從18 GHz到220 GHz的廣泛頻率范圍，使其適用于多種毫米波應用場景，包括通信、雷達、電子戰和衛星通信等。

　　以下是HST系列部分型號的詳細規格：

Model
Number		   WR Designation
    and Flange*		Waveguide Size
(inches/mm)		  Frequency
  Range (GHz)
HST62WR-62,UG-4190.622x0.311(15.80x7.90)12.4 to 18.0
HST42WR-42,UG-5950.420x0.170(10.66x5.33)18.0 to 26.5
HST28WR-28,UG-5990.280x0.140(7.12x3.56)26.5 to 40.0
HST22WR-22,UG-3830.224x 0.112 (5.68x2.84)33.0 to 50.0
HST19WR-19,UG-383/U0.188 x0.094 (4.78x2.39)40.0 to 60.0
HST15WR-15,UG-385/U0.148x0.074 (3.76x1.88)50.0 to 75.0
HST12WR-12,UG-387/U0.122 x0.061(3.10x1.55)60.0 to 90.0
HST10WR-10,UG-387/U-M0.100x 0.050 (2.54x1.27)75.0 to 110.0
HST8WR-8,UG-387/U-M0.080x0.040(2.04x1.02)90.0 to 140.0
HST6.5WR-6.5,UG-387/U-M0.065x0.0325(1.65x0.8255)110.0 to 170.0
HST5WR-5,UG-387/U-M0.051x0.0255(1.30x0.650)140.0 to 220.0

HXI公司(已被Renaissance收購)是一家專注于射頻和微波技術的公司，主要為國防、太空和航空市場提供廣泛的產品線，包括低噪聲放大器、功率放大器、頻率倍增器、混頻器/上變頻器、波導隔離器和環行器以及PIN開關等，頻率覆蓋從18 GHz至110 GHz。深圳市立維創展科技有限公司優勢供銷Renaissance/HXI產品，歡迎咨詢了解。

推薦資訊

  • BNC845微波和射頻信號發生器
    BNC845微波和射頻信號發生器 2024-02-29 09:14:13

    Berkeley Nucleonics （BNC）公司的845型射頻微波信號發生器是一款低噪聲和快速切換的微波信號源，覆蓋了從VLF到K波段的范圍，頻率從100 kHz到26.5 GHz(也可選將頻率擴展至9 kHz)。845型微波射頻信號發生器提供廣泛而精確的電平輸出功率范圍，并具有卓越的雜散抑制功能。采用小數N分頻器的高級頻率合成技術實現了低SSB相位噪聲和亞赫茲級的頻率分辨率。

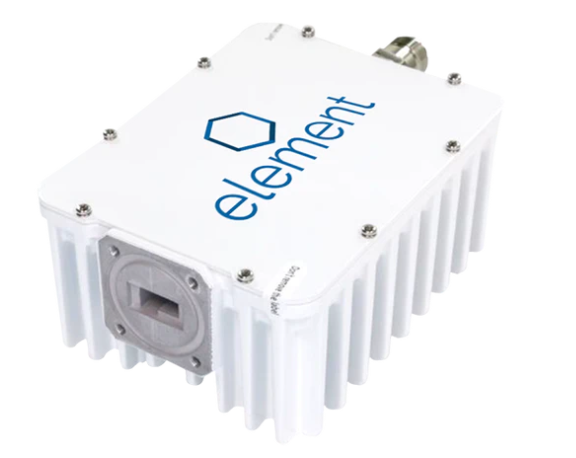

  • Norsat ELMTBKU003-EF 3W Ku波段MINI BUC
